nRF Snifferをv3にアップデート
久々にNordic Semiconductorのホームページを覗いてみたら、nRF Snifferのメジャーバージョンがv2からv3に更新されていました。 nRF Snifferといえば、過去に僕はBluefruit LE Snifferを購入しています。
購入時のnRF Snifferはv2です。
想定した用途では使えなかったので、ほとんど眠っていますが・・・。
v3では機能面が良くなることを期待しつつ、試しにアップデートしたいと思います！
Adafruit社のページを確認
こういう時は、開発元のホームページを確認するのが一番です。
開発元はAdafruit社ということで、専用ページを見つけました。
https://learn.adafruit.com/introducing-the-adafruit-bluefruit-le-sniffer/using-with-sniffer-v2
以下は、v2→v3にアップデートする際の該当記事を意訳した内容です。
FWアップデートのガイドやチュートリアルは用意してないぞ。
そもそもFWのソースコード持ってないしな。
Nordic社のページを当たってくれや。
なめとんのかwww
自己流でアップデート
仕方がないので、自己流でアップデートしたいと思います。
自己流といいつつも、この世界の「常識」に従っているので、特に変わったことはしていません。
アップデートの流れは、大きく以下の3ステップになります。
- 変換基盤を作る
- FWアップデート
- Wiresharkのセットアップ
「3.Wiresharkのセットアップ」はNordic社のHPに方法がそのまま書いてあります。「1.変換基盤を作る」「2.FWアップデート」は特に決まったやり方はないので、自己流？になります。
変換基盤を作る
パソコンから、基盤上のマイコン（nRF51822）にアクセスする仕組みを作ります。

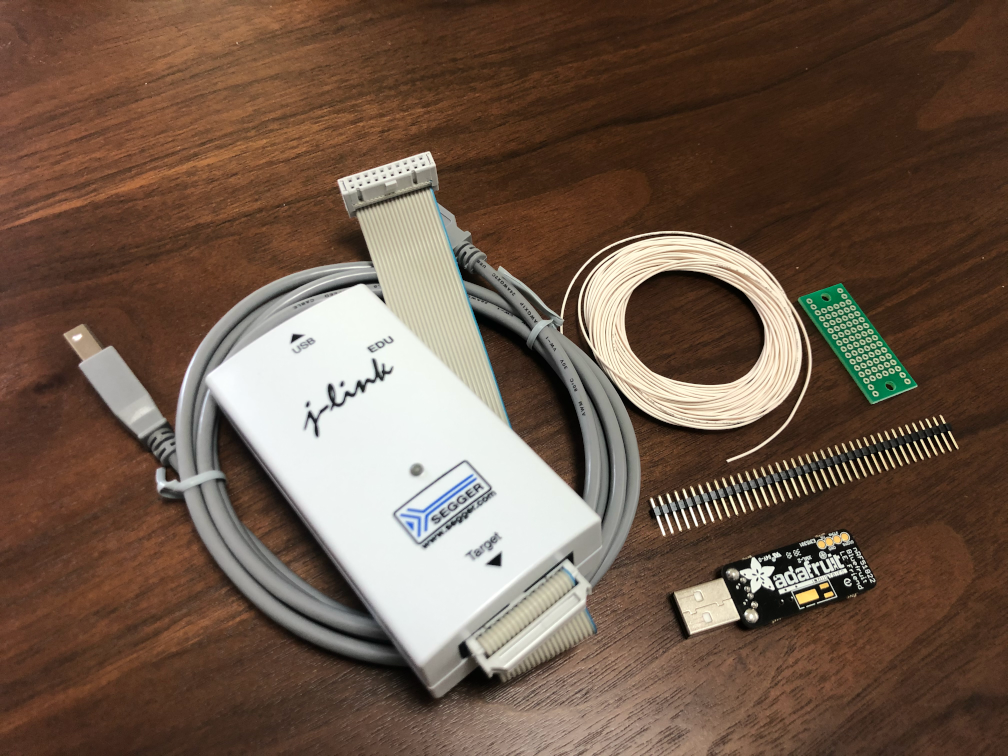

先に必要な道具を紹介します。
僕はプログラマとしてJ-Link EDUを使いました。
なのでJ-Link EDUを前提に話を進めます。
〇変換基盤を作る
Bluefruit LE Snifferには、SWD（ARMマイコンのデバック用通信規格）を行うためのパッドがあります。
ということで、SWDでプログラムを書き込むことにします。
J-Link EDUのピン配置を参考に、変換基盤を作成します（写真は裏から基盤を見ているので、配置が反転しています）。続いて、配線と Bluefruit LE Snifferをはんだづけします。
〇パソコンと繋げる

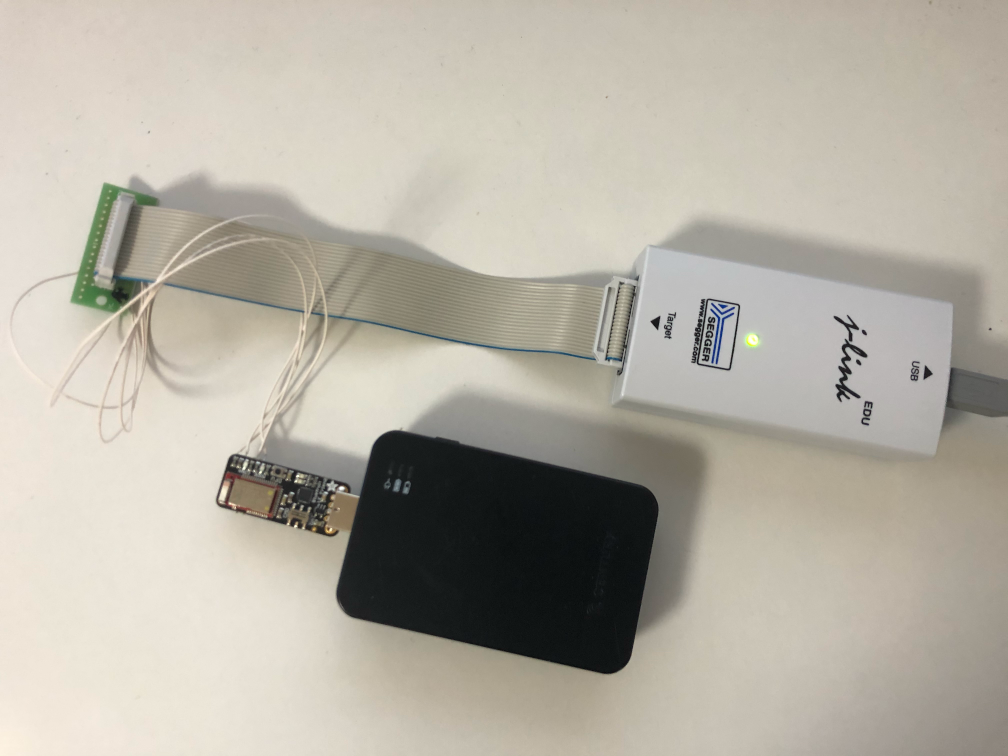

J-Link EDUはパソコンと直接USBで接続します。Bluefruit LE Snifferの電源は、適当にUSB給電します。
写真の黒い物体は、ただのモバイル用のUSBバッテリですw
FWアップデート
ここからはパソコン上での作業になります。
必要なツールの紹介です。
- nRF Sniffer v3
- nRF Connect for Desktop
- Programmer
ツールはNordic社のHPからダウンロードできます。
★nRF-Sniffer
nRF Sniffer for Bluetooth LE - nordicsemi.com
★nRF Connect for Desktop
nRF Connect for Desktop - nordicsemi.com
〇nRF Connect for Desktopのインストール
nRF Connect for DesktopはFW書き込み用のアプリケーションとして利用します。
他の方法でも代替可能ですが、この方法が一番楽かと思います。
NordicのHPから最新版をダウンロードし、インストールしてください。
nRF Connect for Desktopを起動すると、ホーム画面が現れます。
必要に応じて、色々なアプリをインストールできるようです。
今回はProgrammerのインストールのみで十分です（僕は興味本位でBluetooth Low Energyも入れました）。
〇FWを用意する
書き込むFWのイメージは、nRF-Snifferをダウンロードすると、zipファイルの中に入っています。
zipファイルを解凍し、hexフォルダの中から、「sniffer_pca10028_xxxxxxx.hex」を使用します（xxxxxxxは任意の文字です）。
ここで注意です！
pca10028とはNordic社が販売する開発ボードのことです。 Bluefruit LE Snifferとは別製品です。
通常ならば、別製品のFWを使うことはできません。
今回、pca10028のFWを使う理由は、Adafruit社のHPにそれっぽい記述があるからです。
本当に使える確証はありません。
まぁ、おそらく問題ないと思いますw
〇FWを書き込む

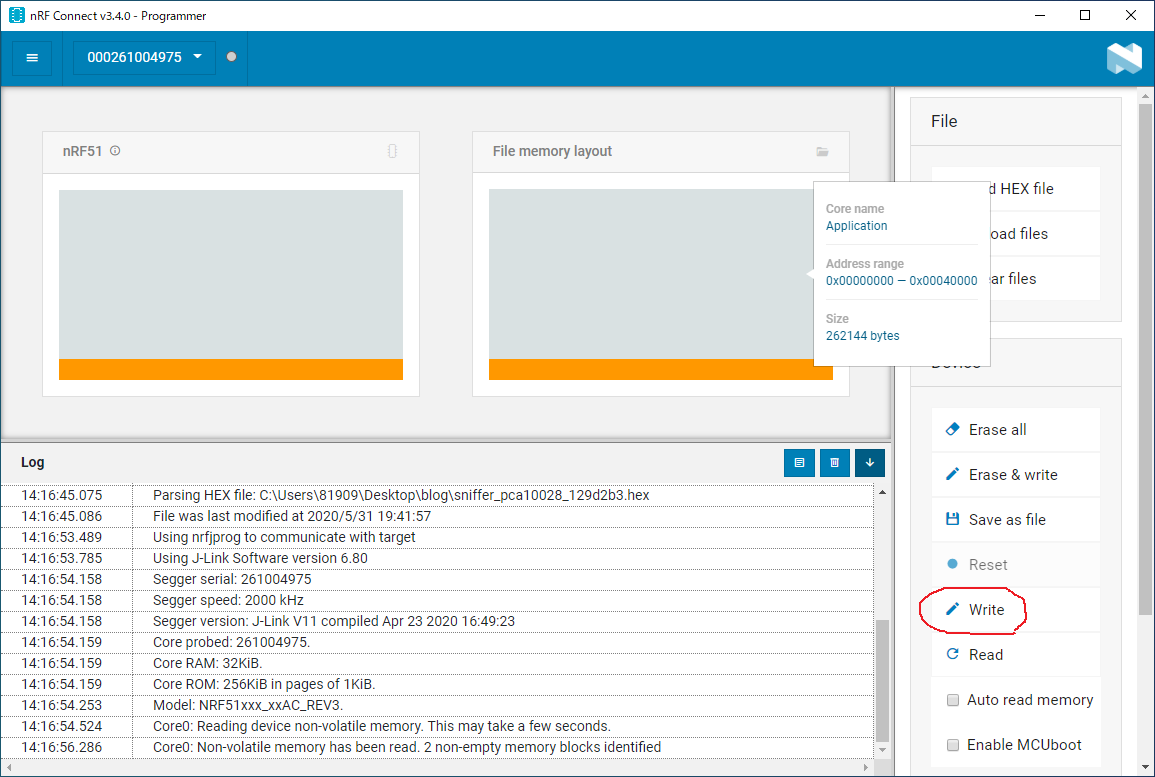

パソコンにJ-Link EDUを接続し、先ほどインストールしたProgrammerを開きます。
画面上側のSelect deviceを押して、デバイスと接続します。
デバイスが正しく認識されると、画面下側のLogウインドウにその旨のメッセージが流れます。
この状態でFile memory layoutに「sniffer_pca10028_xxxxxxx.hex」をドラッグ＆ドロップ、画面右側のWriteを押下します。
ものの数秒のうちに書き込みは完了します。
書き込みに成功すると「Write Procedure finished」のようなログが流れます。
ここまで完了すると一安心です！
僕は今回たまたま一発成功でしたが、いつもはどこかでミスりますw
もし失敗した場合は、まずは「1. 変換基盤を作る」の作業を見直してみてください。
Wiresharkのセットアップ
Nordicが紹介している通りにやればOKです。
僕なりのオリジナリティはないので、省略します。
Wiresharkのセットアップがうまくいくと、以下のようにBLEのパケットを確認できます。
以上でアップデートは完了です。
次回、もしv3の新機能があれば紹介したいと思います！
